鳳遠機械鑄鐵平臺平板載荷和允許撓度值標準

來源：鳳遠機械發布時間：2021/7/22 15:37:07

鳳遠機械溫馨提示：

鑄鐵平臺平板的使用過程中額定載荷和允許撓度值如下表所示。

在使用時將檢測裝置放在被檢平板工作面上;在不加載荷時,將扭簧比較儀測頭與工作面相接觸（為使測量準確,測頭與工作面之間可放一塊薄量塊）且記下讀數.然后根據表5規定的額定載荷施加力且記下讀數;兩次讀數之差,即為被檢平板工作面在額定載荷下的撓度值.檢測裝置見下圖所示.

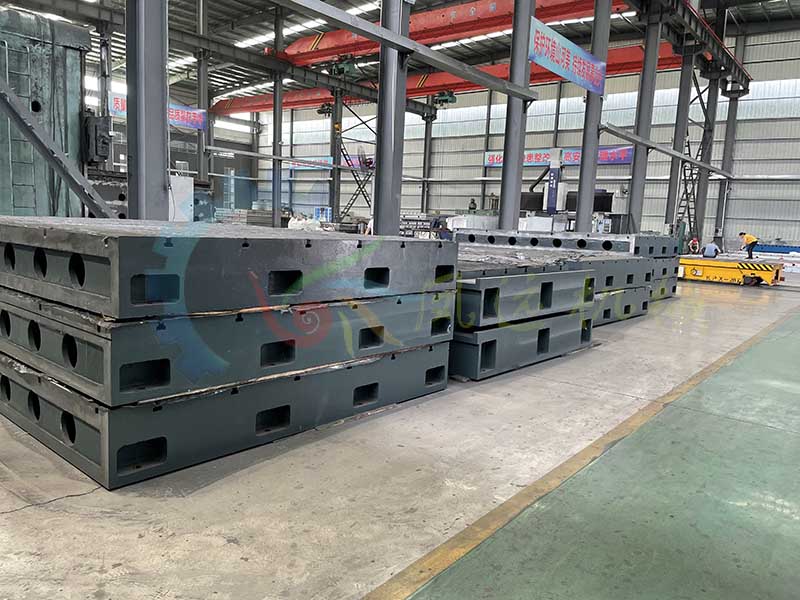

鳳遠機械待發的鑄鐵平臺鑄鐵平板

規格	對角線d	集中載荷區域фD的圓	額定載荷N	允許撓度值μm
規格	mm		額定載荷N	允許撓度值μm
160×100	189	-	-	-
160×060	226
250×160	297
250×250	353	ф120	375	1.5
400×250	472		375	1.5
430×400	566		500	2
630×400	746
630×630	891	ф190
800×800	1131
1000×630	1182
1000×1000	1414		625	2.5
1250×1250	1768	ф300	750	3
1600×1000	1887
1600×1600	2262
2500×1600	2968		1000	4
4000×2500	4717		1500	6
